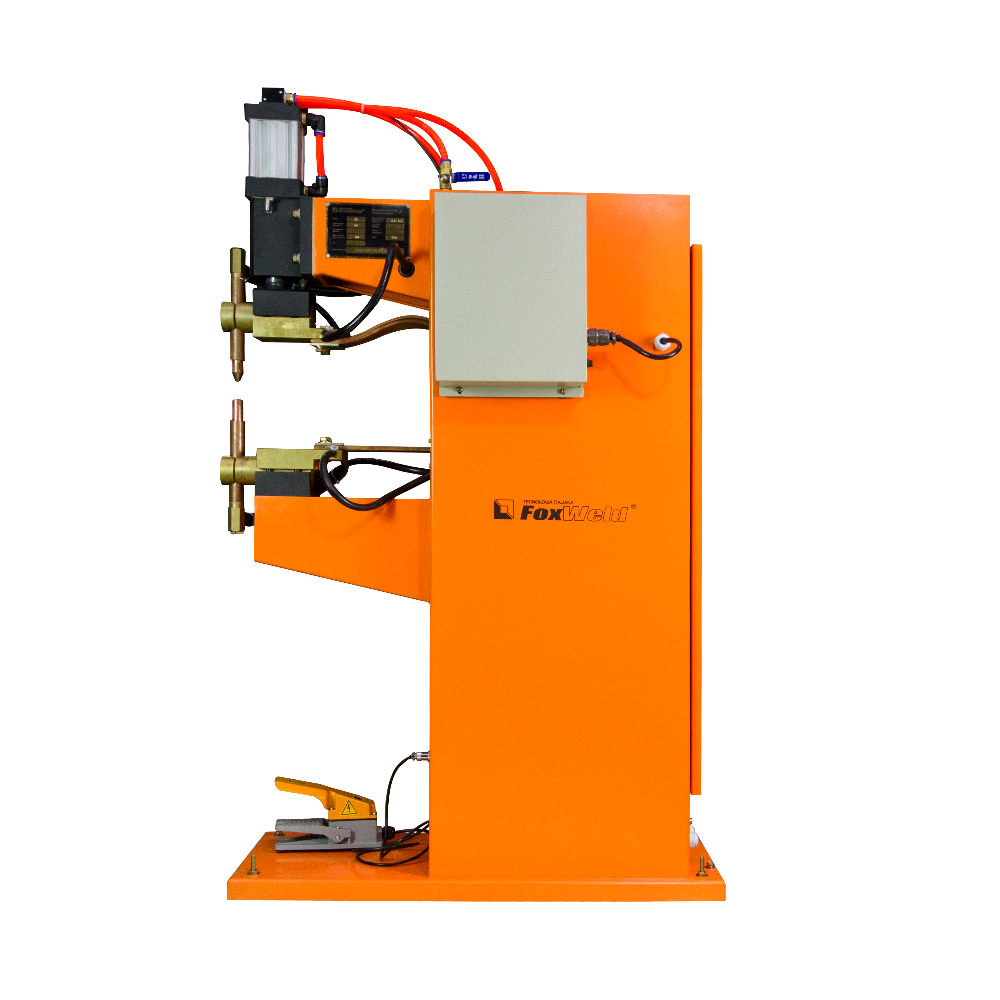

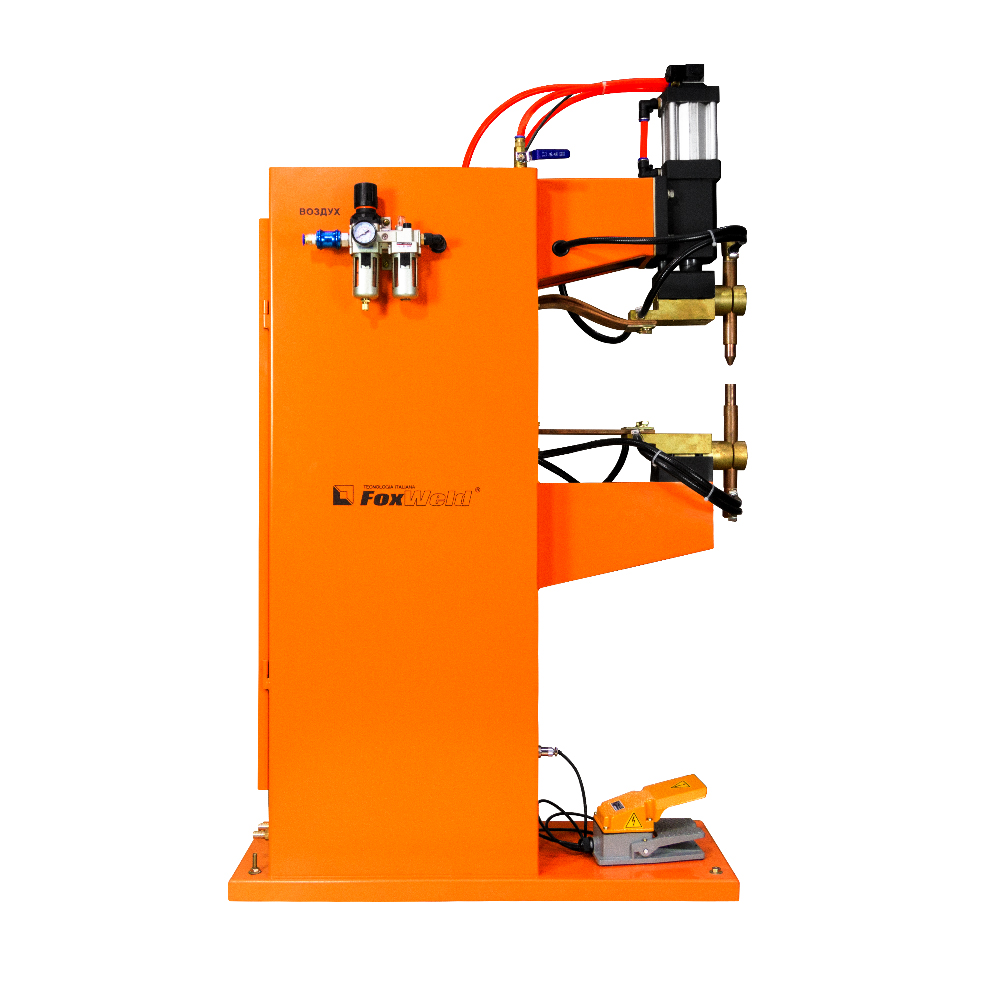

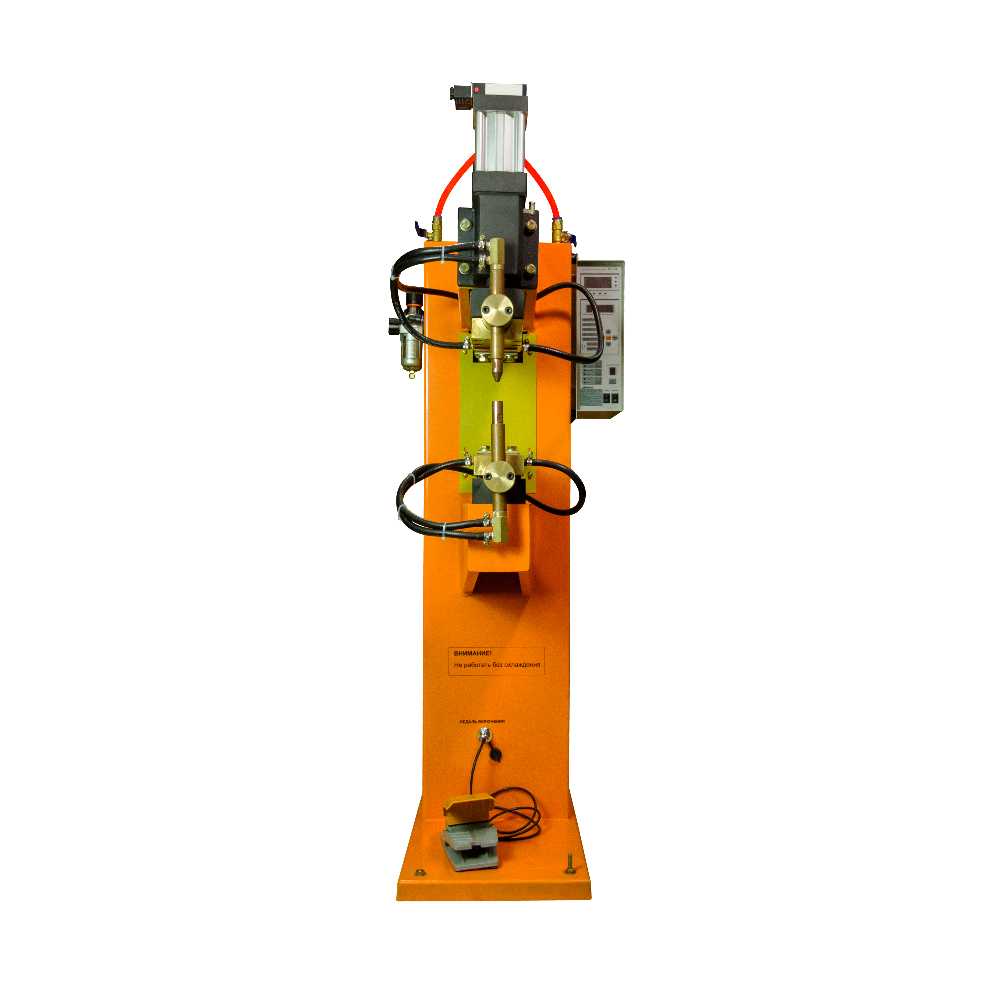

Машина контактной сварки FoxWeld МТ-25

Описание

Машина контактной сварки МТ-25 предназначена для получения неразъёмных соединений из конструкционных сталей, а также для ограниченного спектра алюминиевых сплавов. МТ-25 разработана с учётом наиболее важных производственных требований, таких как компактность малый вес при относительно большой мощности простота управления. Это надежная установка, предназначенная для использования на промышленных предприятиях. Машина контактной сварки МТ-25 является высокопроизводительным оборудованием с широкими технологическими возможностями. Машина оснащена сварочным контроллером высокой мощности. Встроенный контроллер позволяет устанавливать параметры, составлять и контролировать технологические программы сварки, обеспечивает сохранение технологических программ (позволяет растягивать по времени включение и выключение сварочного тока) и возможность оперативного их использования, при необходимости, с минимальным временем выбора. Машина оборудована специальным устройством, позволяющим контролировать силу сварочного тока в реальном масштабе времени работы оборудования. Возможен оперативный показ на мониторе количества сваренных точек (счётчик точек).МИКРОПРОЦЕССОРНОЕ УПРАВЛЕНИЕМикропроцессорный контроллер режимов сварки позволяет бесступенчато регулировать сварочный ток, время сварки, время спада тока.ПНЕВМАТИЧЕСКИЙ ПРИВОД СЖАТИЯПневматический привод позволяет быстро и без особых усилий производить сварку изделий.Преимущества:Микропроцессорное управлениеПневматический привод сжатияБольшой сварочный токЖидкостное охлаждение электродовКОНТРОЛЛЕР СВАРОЧНЫХ ПРОЦЕССОВ PC 14 A• Управление током и напряжениемВ контроллере PC 14 a реализовано автоматическое смещение угла фаз. Сварочный ток и напряжение автоматически корректируется для достижения установленных параметров сварки.• Основной дисплейНа основном дисплее отражается напряжение и сварочный ток в реальном времени. Показания снимаются с трансформатора тока на первичном или вторичном контуре.• Запись в память 9 режимов сварки• Автоматическая сваркаСварка происходит циклически, достаточно только перемещать заготовку.• Может быть установлен ток подогрева, сварочный ток и ток послесварочного импульса. Служит для уменьшения выплесков металла и закалки/отпуска места сварки, для сварки высоколегированных сталей.• Постепенное увеличение и уменьшение токаСлужит для уменьшения выплесков металла и улучшения физических свойств сварного соединения.• СчётчикСчитает количество сделанных точек для контроля за сварочными работами и обслуживанием.• Диагностика и автоматическая защитаВ случае обнаружения контроллером неисправностей или ошибок в эксплуатации – будет отключен ток на электродах и загорится код неисправности.ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИИ МТОрганизация органов управления и исполнительных механизмов достаточно проста. Условно узлы машины можно распределить на три контура:- контур сжатия- вторичный токоведущий контур- контур управления и контроля над циклом сварки.Контур сжатия представляет собой пневматическую систему, состоящую из блока подготовки воздуха (3), блока клапанов с отсечным клапаном (2), силового пневмоцилиндра с дросселем плавности движения (1).Вторичный токоведущий контур состоит из входного силового контура, силового трансформатора и вторичного контура.Контур управления включает в себя контроллер цикла сварки, исполнительные элементы: водоохлаждаемые тиристоры, катушки управления раскрытием клапанов.Внешний вид машины контактной сварки показан на рисунке.Машина состоит из:1. Главный пневмоцилиндр2. Блок электромагнитных клапанов3. Блок подготовки воздуха4. Станина5. Контроллер цикла сварки6. Магистраль охладителя7. Верхний токоподвод8. Электрод9. Трансформатор10. Нижний токоподвод11. Силовая упорная консоль12. Электрододержатель13. Вход охладителя14. Разъем для подключения ножного включателя15. Выход охладителя.Комплектация:• Машина контактной сварки МТ-25 – 1 шт.• Сварочные электроды (уже установлены в машине) – 2 шт.• Инструкция по эксплуатации – 1 шт.• Гарантийный талон – 1 шт.*Производитель оставляет за собой право вносить изменения в комплектацию и характеристики оборудования без предварительного уведомления покупателя.

Комплектация
