LASER WELD 2000 3.0

Описание

Описание:

АППАРАТ ДЛЯ РУЧНОЙ ЛАЗЕРНОЙ СВАРКИ, РЕЗКИ И ЧИСТКИ LASER WELD 3.0 2000 предназначен для работ с токопроводящими металлами: низкоуглеродистыми, легированными, нержавеющими, оцинкованными сталями, а также алюминием и его сплавами.

Преимущества лазерной сварки

• Сварка без коробления, деформации и прожогов

• Высокое качество шва c минимальной последующей обработкой

• Высокая скорость сварки и резки: в 4 раза быстрее, чем привычными способами

• Возможность работ с различными токопроводящими металлами: низкоуглеродистыми, легированными нержавеющими, оцинкованными сталями, а также алюминием и его сплавами.

• Минимальные эксплуатационные расходы и затраты на расходные материалы

Основное преимущество лазерной сварки, по сравнению с TIG и MIG/MAG сваркой, заключается в минимальной зоне термического влияния при одинаковой глубине проплавления и более высокой скорости сварки.
До 4-х раз быстрее — в зависимости от толщины металла и способа сварки

Преимущества Laser Weld 3.0

• Простая настройка и эксплуатация: не требует длительного обучения для достижения результата

• Управление осуществляется с помощью сенсорного цветного 7” LCD дисплея

• Русскоязычный интерфейс понятен российскому пользователю и увеличивает быстроту настроек режимов сварки или резки.

• Качественная сварка одним аппаратом разнородных металлических деталей и/или материалов разных толщин

• Минимальные эксплуатационные расходы и затраты на расходные материалы

Laser Weld 3.0 — это качественная сварка одним аппаратом разнородных металлических деталей и или материалов разных толщин

Функциональные особенности Laser Weld 3.0

• Оборудование для лазерной сварки и резки выбирается исходя из толщины обрабатываемого металла.

• Управление осуществляется с помощью промышленного контроллера, оснащенного сенсорным цветным 7” LCD дисплеем.

• Удобное визуальное слежение за лазерным лучом: точка или линия.

• Режим Spot сварки для качественных прихваток или точечных швов, за счет установки времени цикла и паузы.

• Быстрое переключение между режимами сварки за счет 9 ячеек памяти

• Оптимизированные параметры и режимы на уровне технологии и алгоритмов

Режим очистки

• Удаляет ржавчину, коррозию, оксидную пленку, следы побежалости на сварных соединениях.

• Подходит для удаления краски, защитных покрытий и изоляции.

• Очищает от масляных пятен нефтяного и органического происхождения. Позволяет подготовить поверхность перед проведением сварочных работ

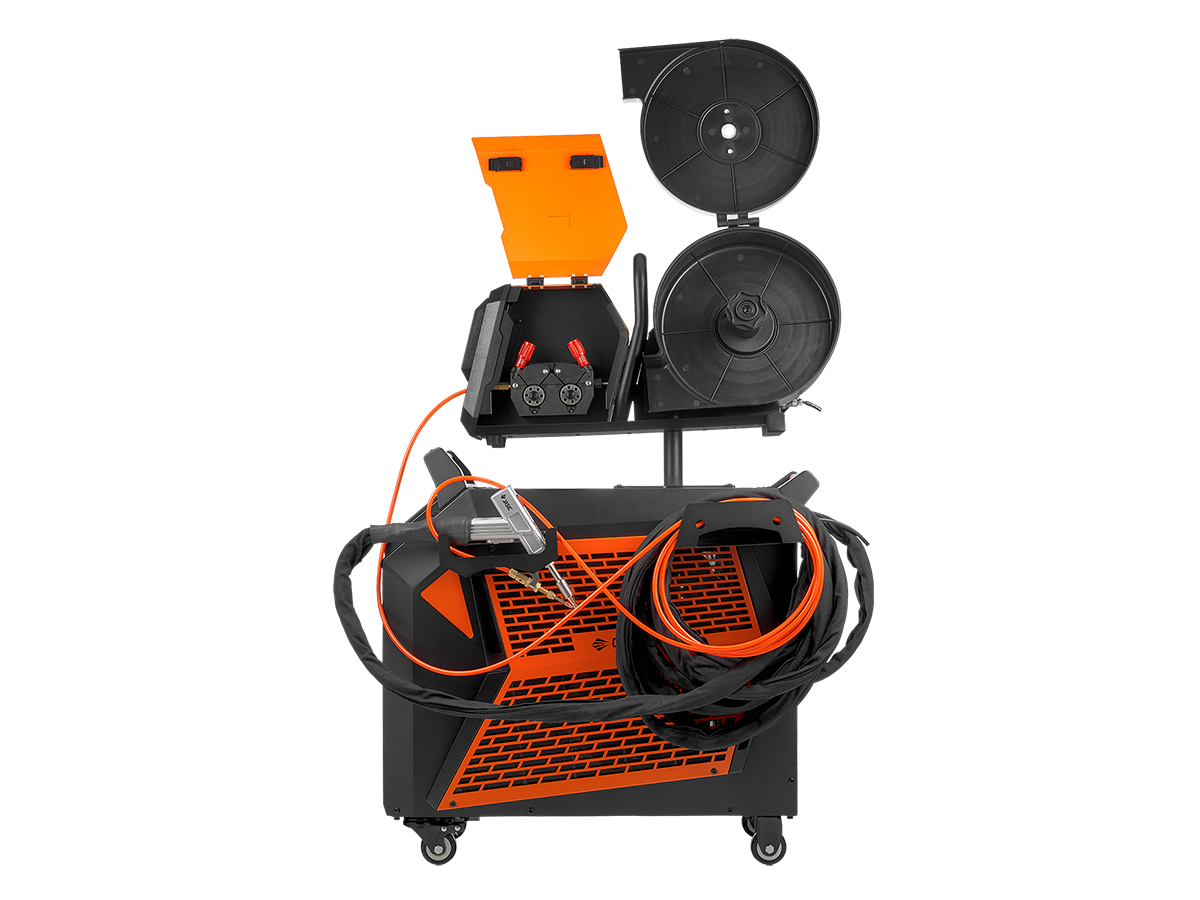

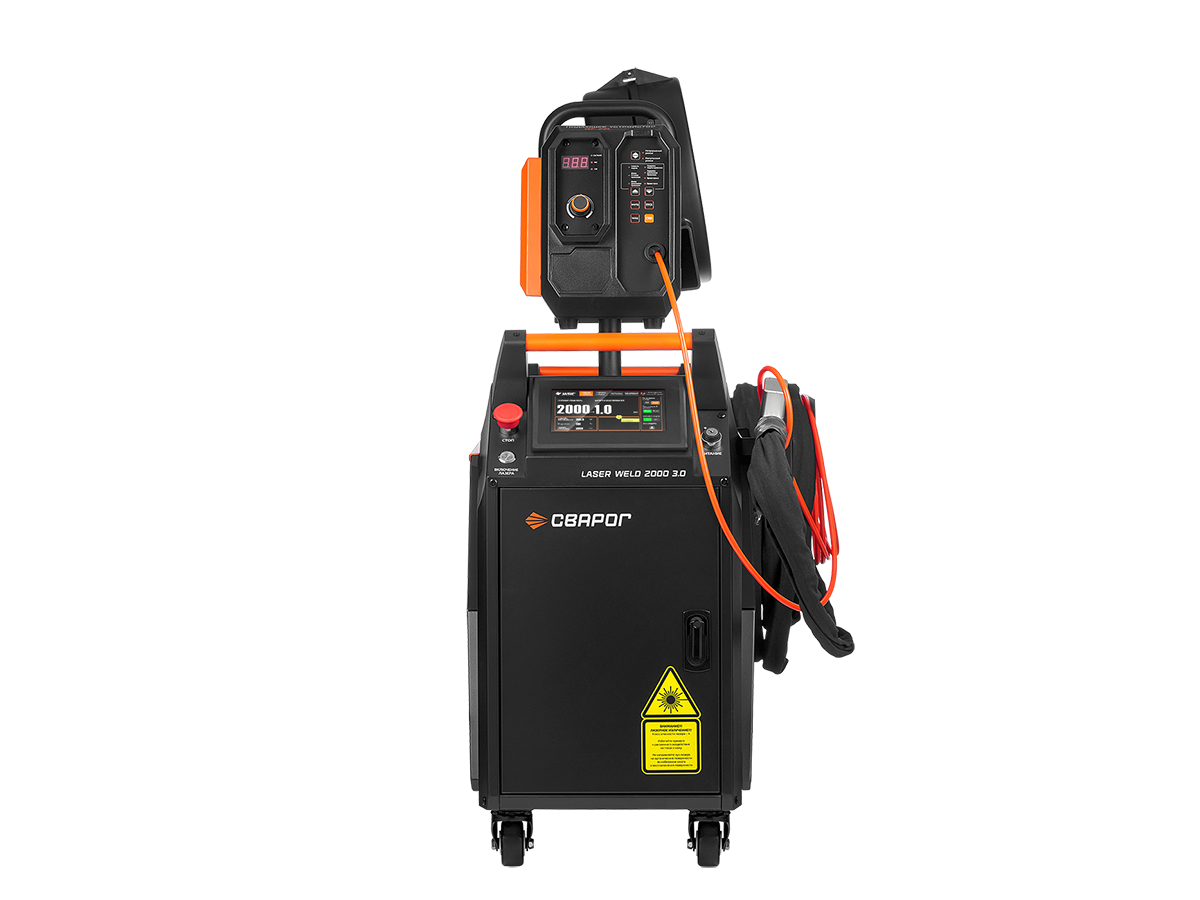

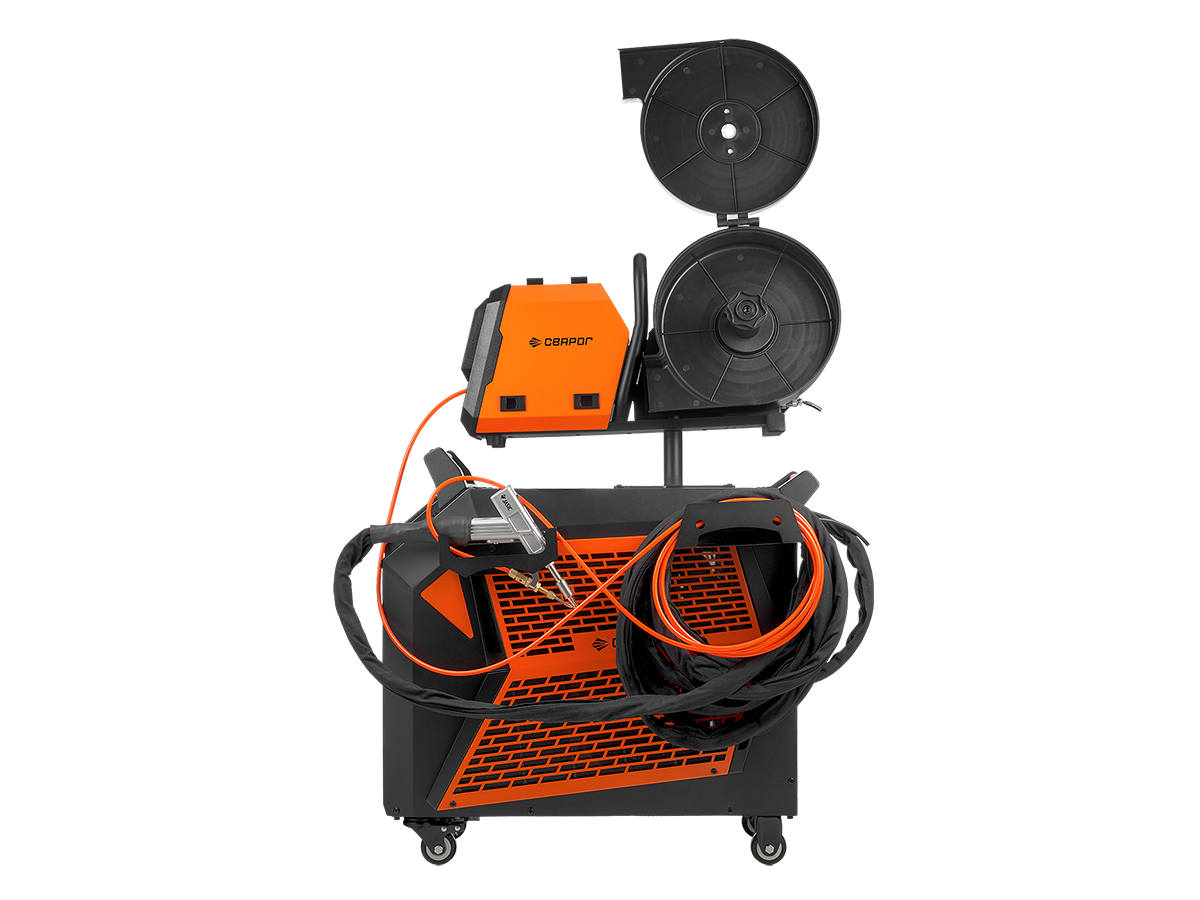

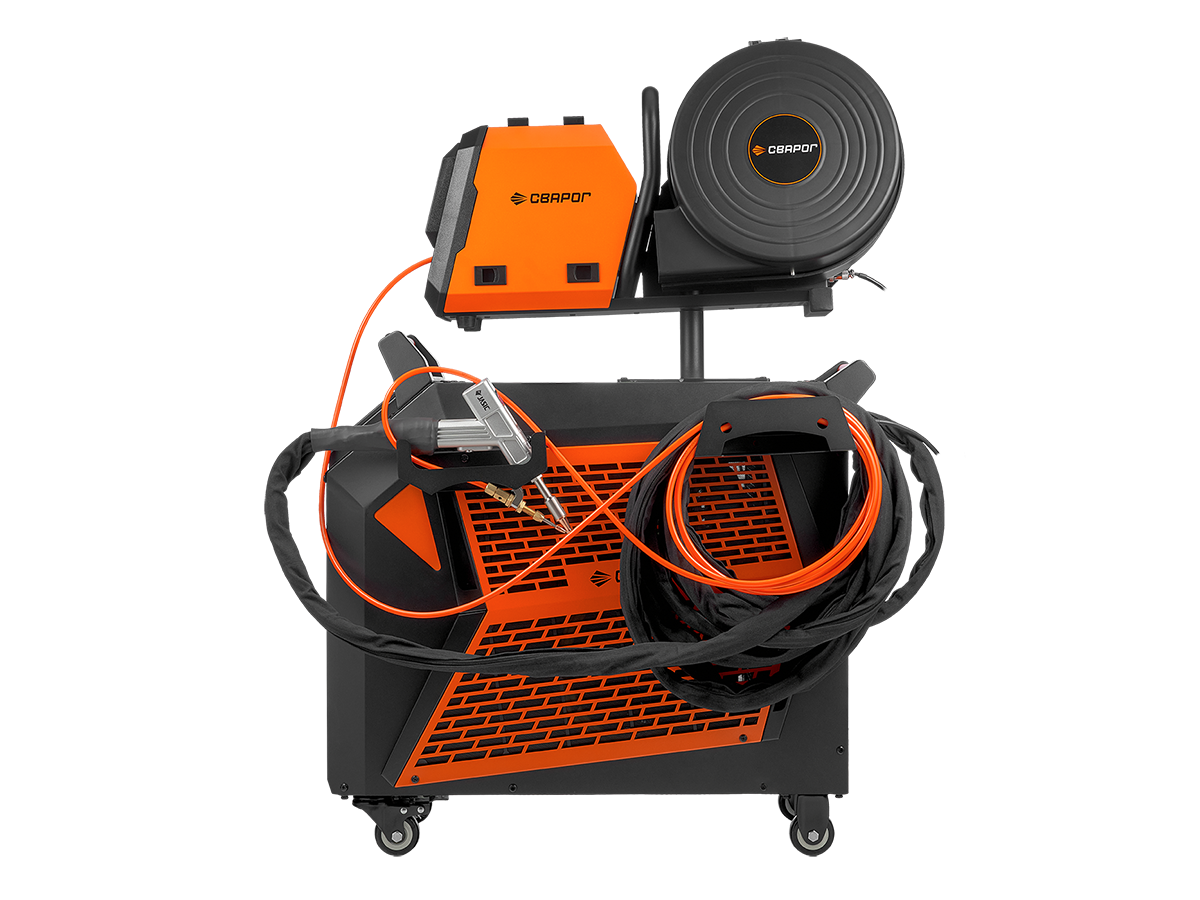

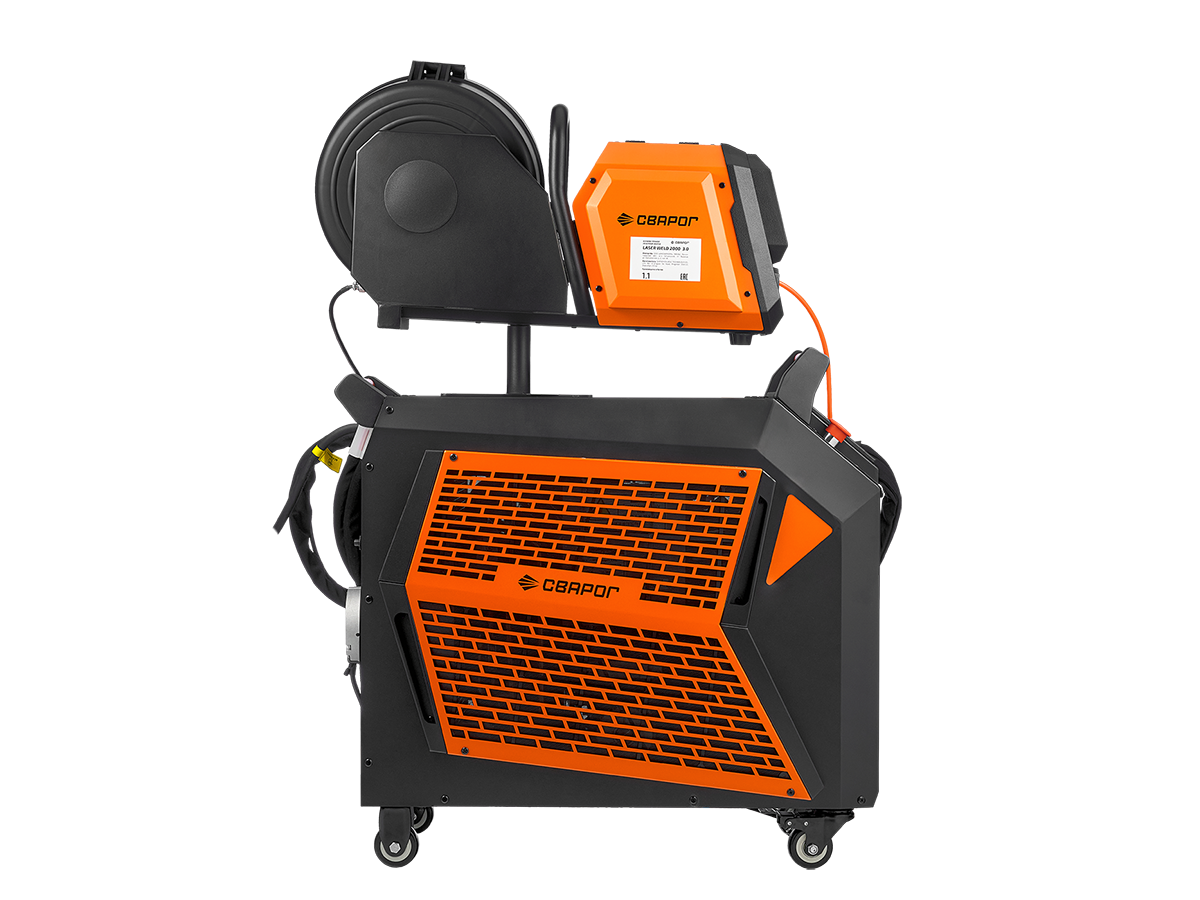

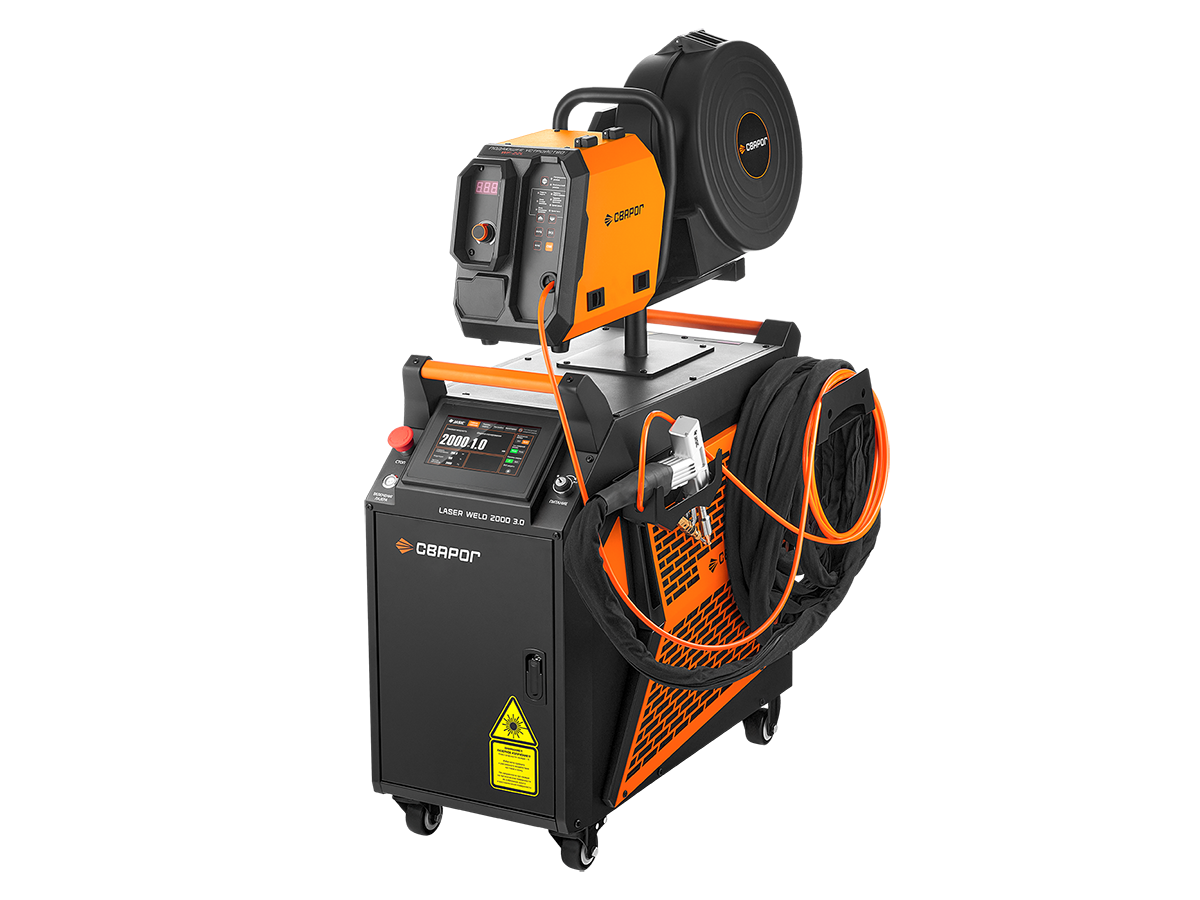

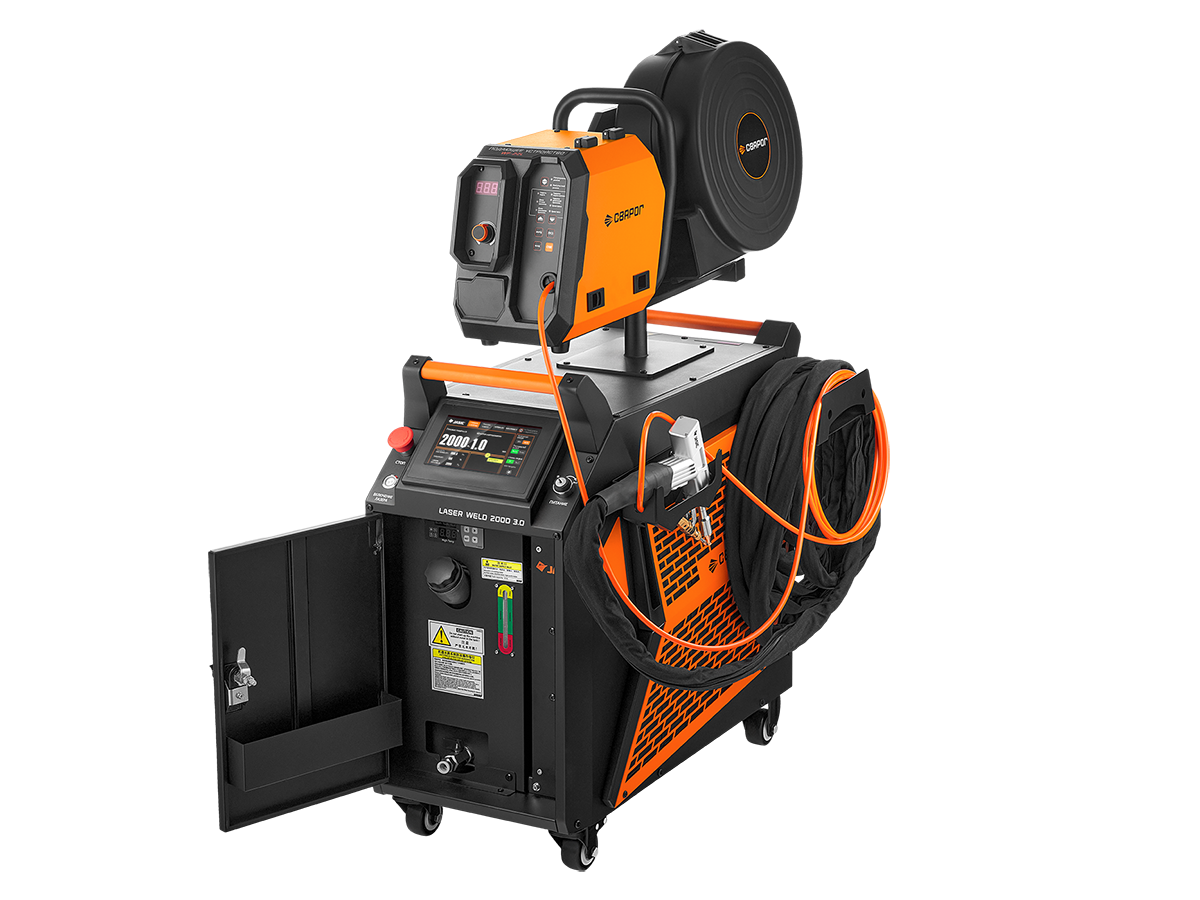

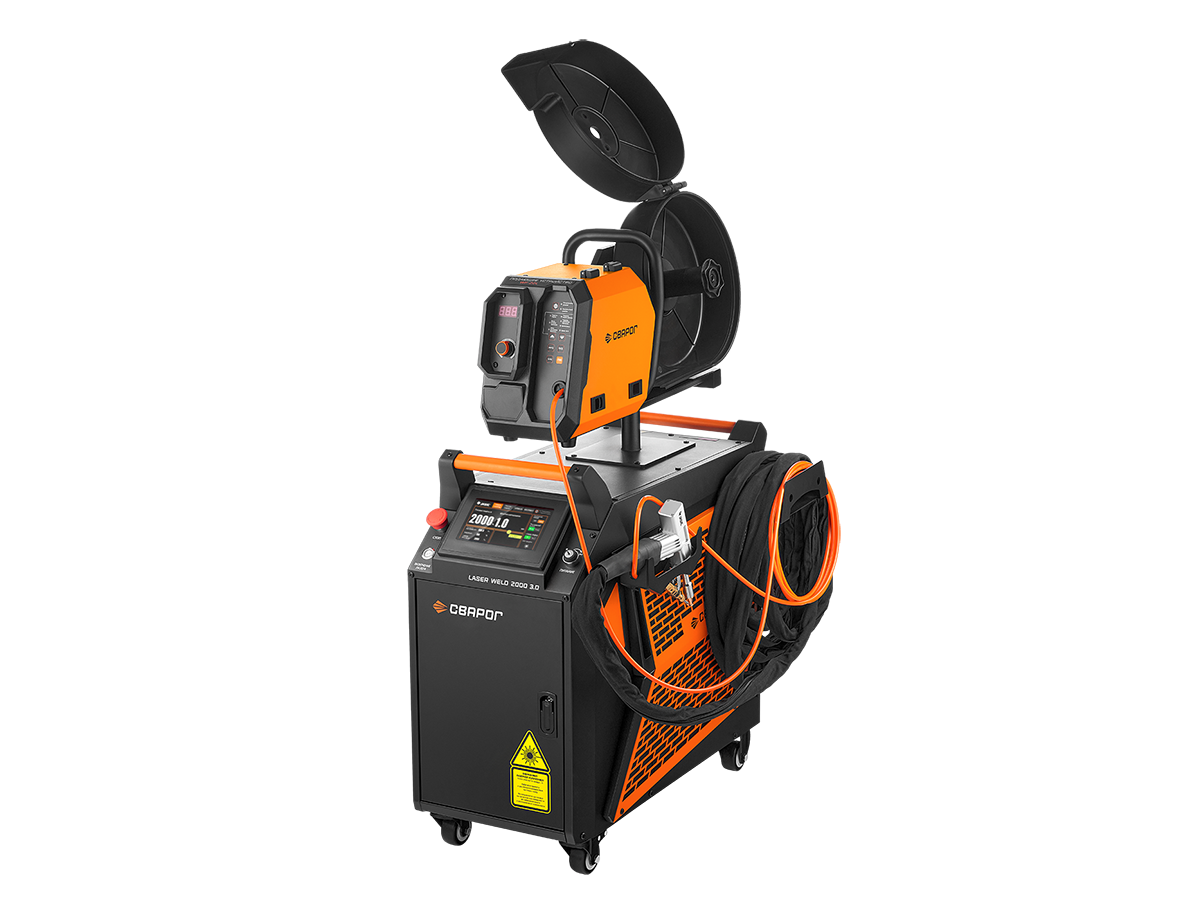

Аппараты Laser Weld 3.0 представляют собой единый комплекс, состоящий из нескольких узлов:

1. Лазерный излучатель мощностью 1500/2000 Вт.

2. Панель управления с сенсорным цветным 7” LCD дисплеем.

3. Холодильная установка (чиллер) с индикатором температуры

4. Устройство подачи проволоки

5. Лазерная головка с оптоволоконным кабелем

Оборудование оснащено волоконным лазером. Эксплуатационный период лазерного излучателя составляет 100 000 часов или более 11 лет круглосуточной работы без ухудшения качества сварки или резки

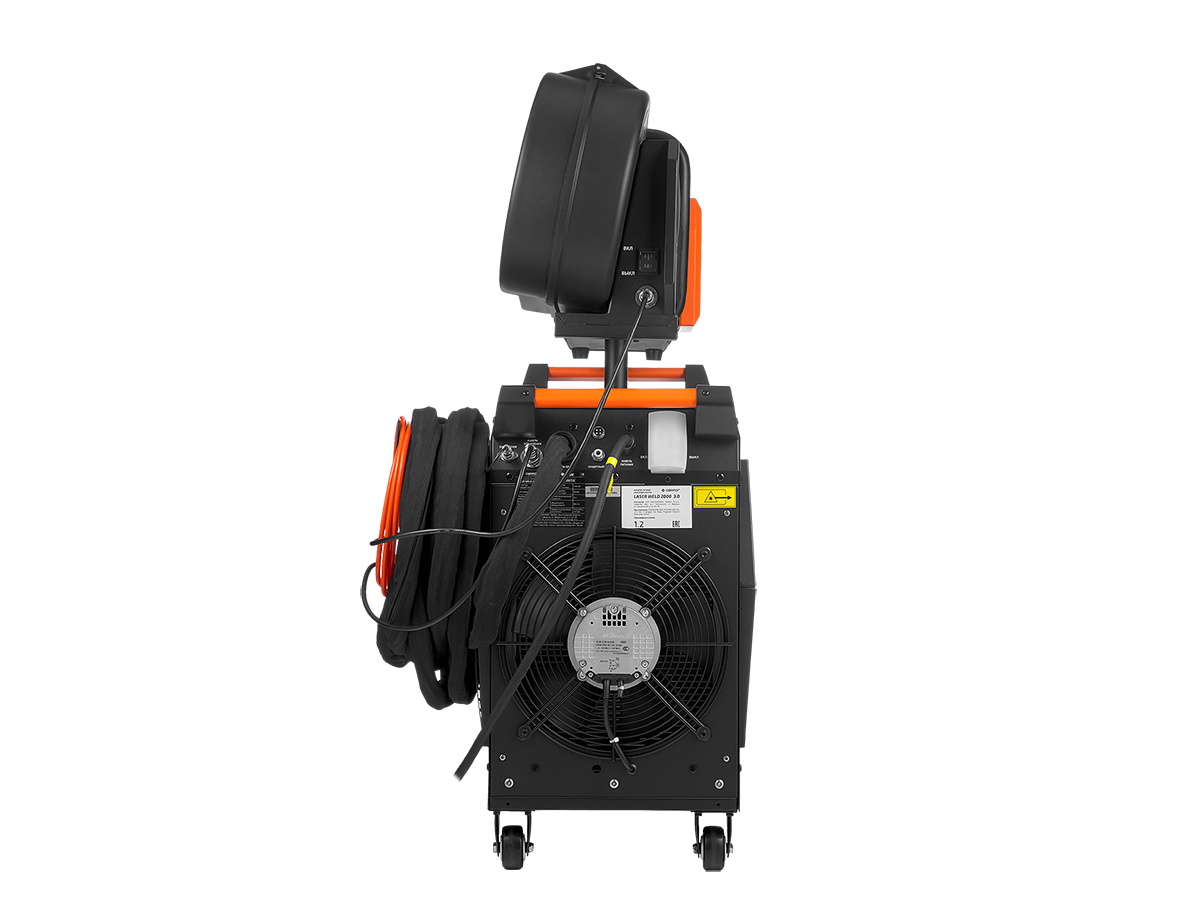

• Аппарат оснащен холодильной установкой (чиллер) с индикатором температуры, что позволяет точно регулировать температуру охлаждающей жидкости и исключить перегрев лазерной головки и оптоволоконного кабеля

• Регулируемая система охлаждения изменяет скорость вращения вентилятора в зависимости от выбранного режима мощности лазера

• Оборудование оснащено мониторингом состояния аппарата лазерной сварки, который показывает сигналы датчиков и системы. Также отображает основную информацию: серийный номер и версию ПО.

• Удобная транспортировка за счет поворотных колес со стопором и расположению ручек спереди и сзади

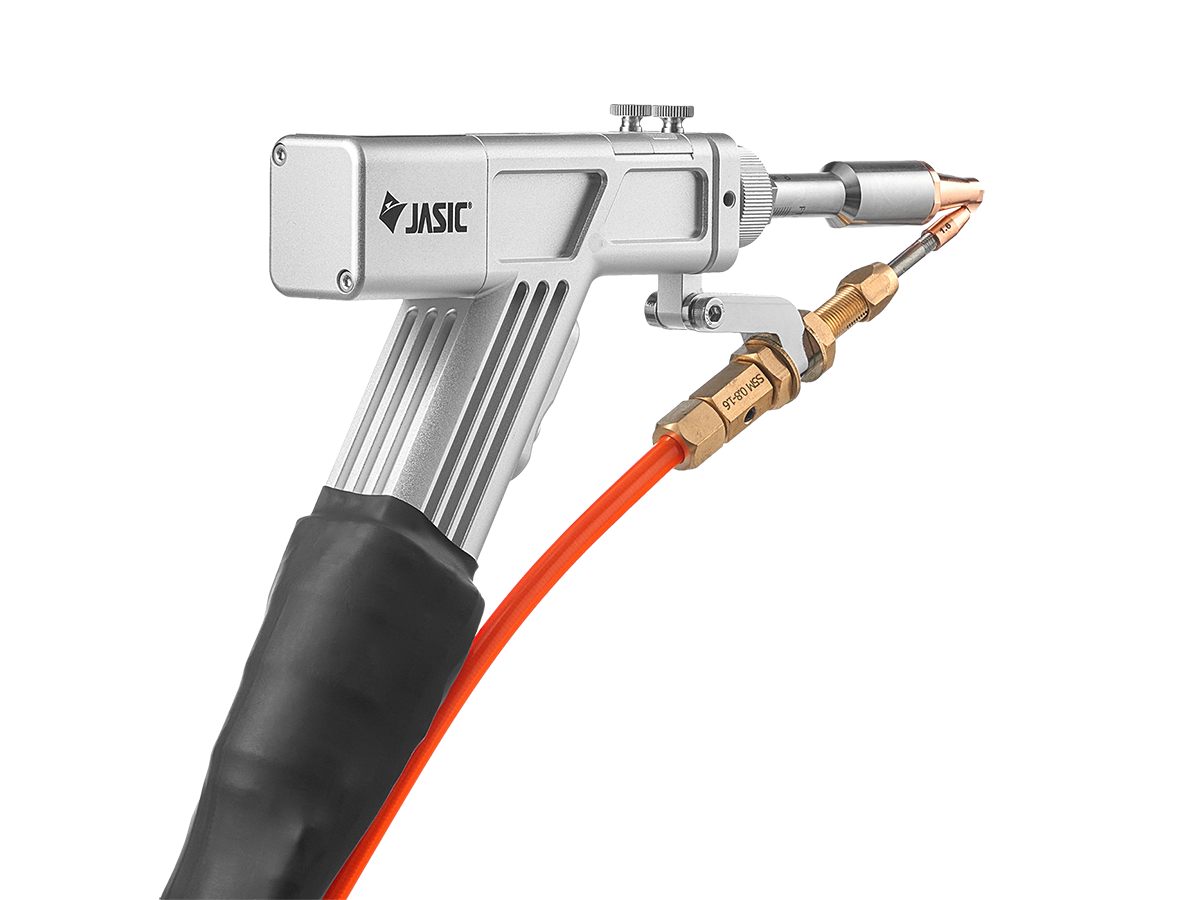

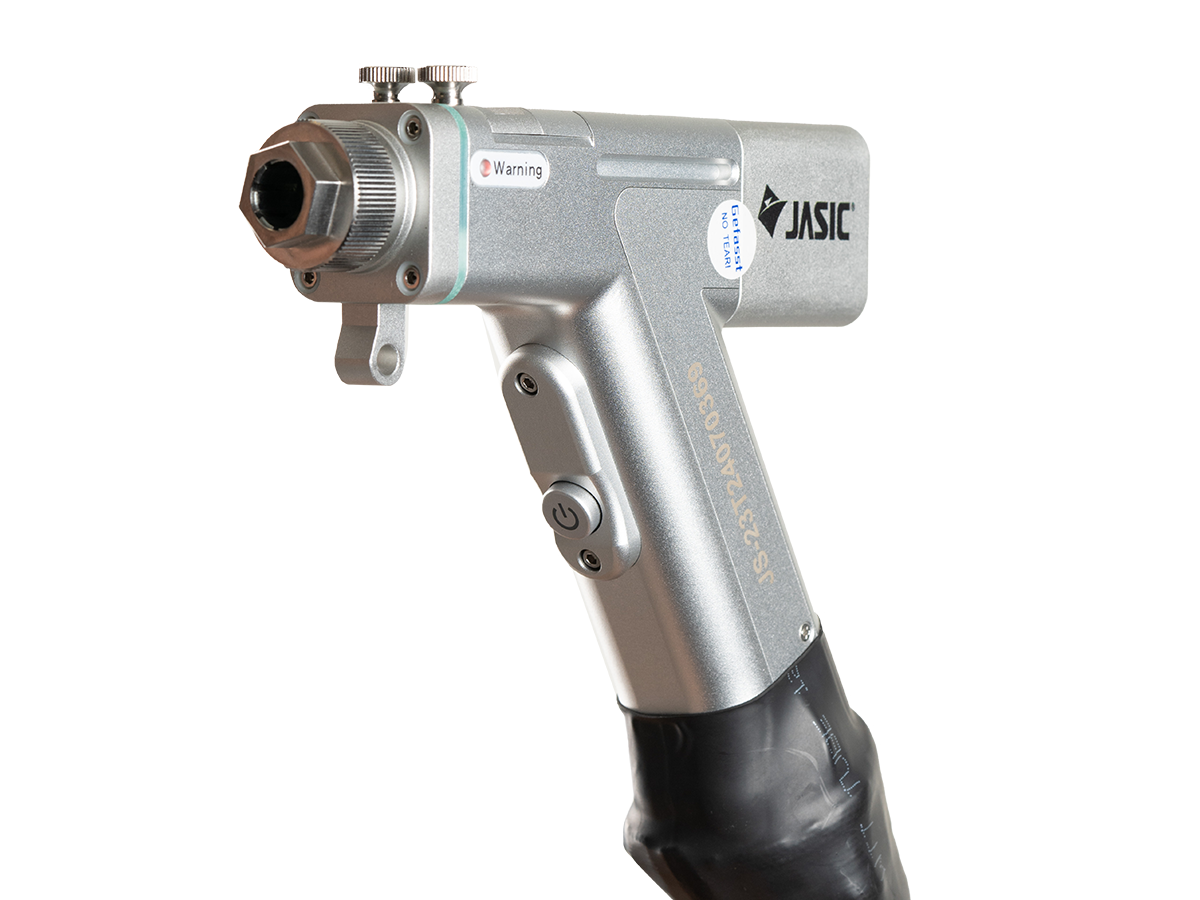

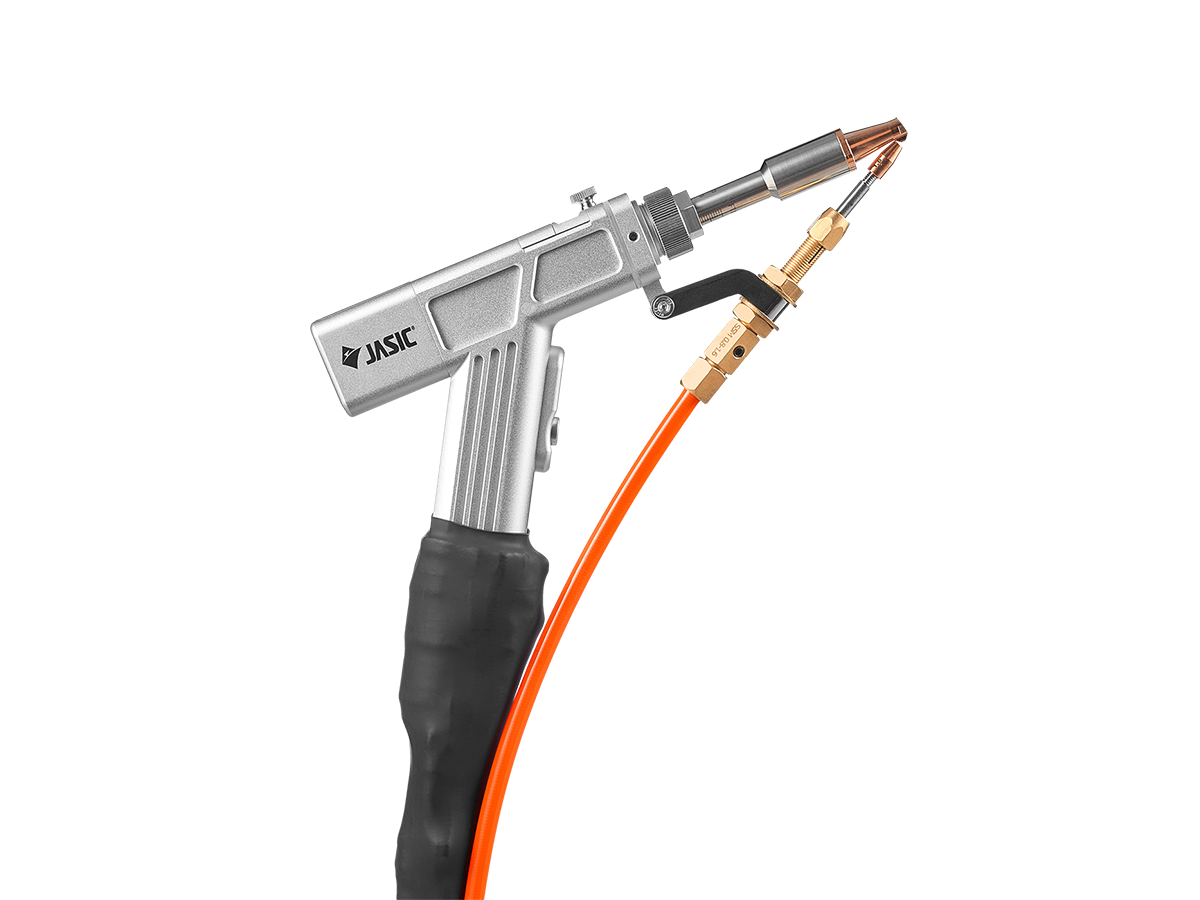

Лазерная головка нового поколения:

• Повышенная производительность режима очистки благодаря новым фокусирующим линзам ( увеличена ширина луча до 120 мм)

• Модель более компактная и эргономичная по сравнению с предыдущей версией

• Для лазерной головки на корпусе аппарата предусмотрено специальное крепление

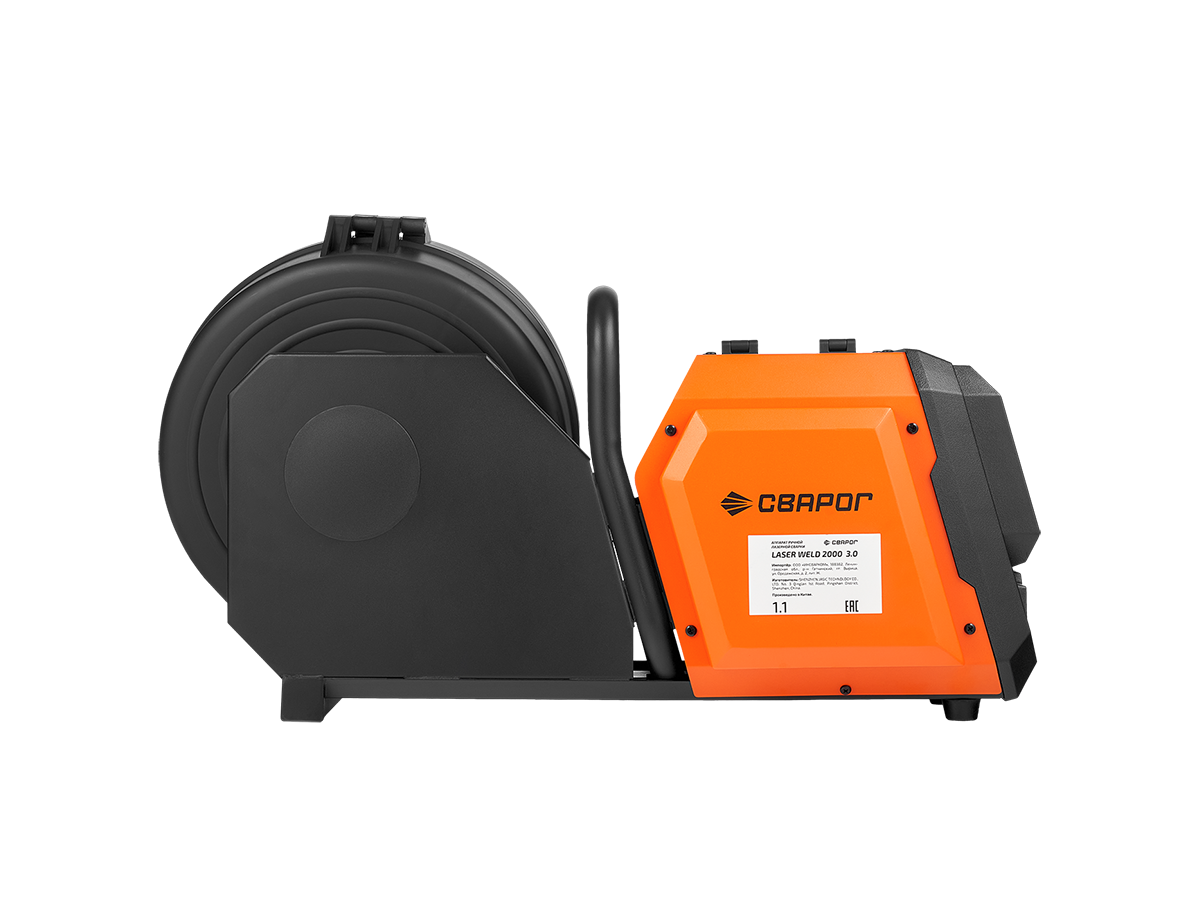

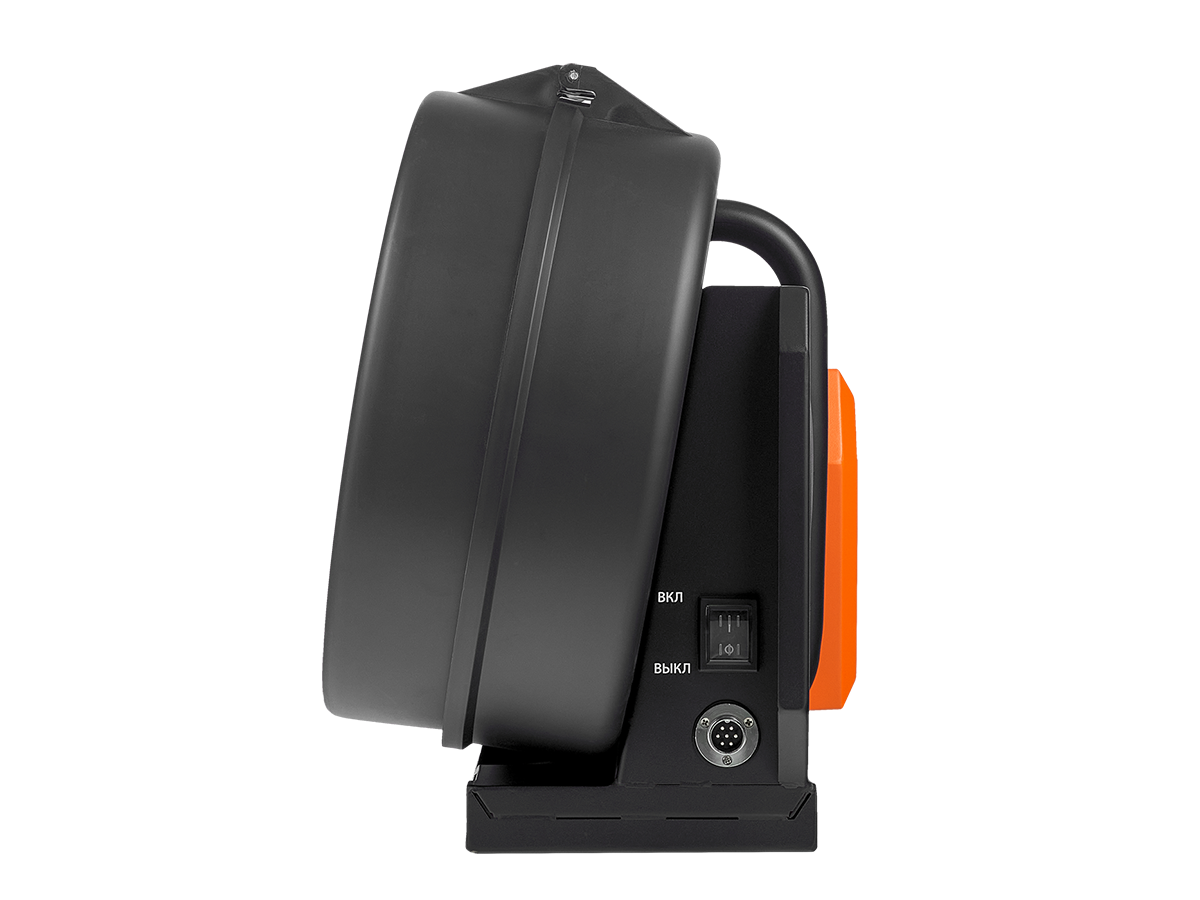

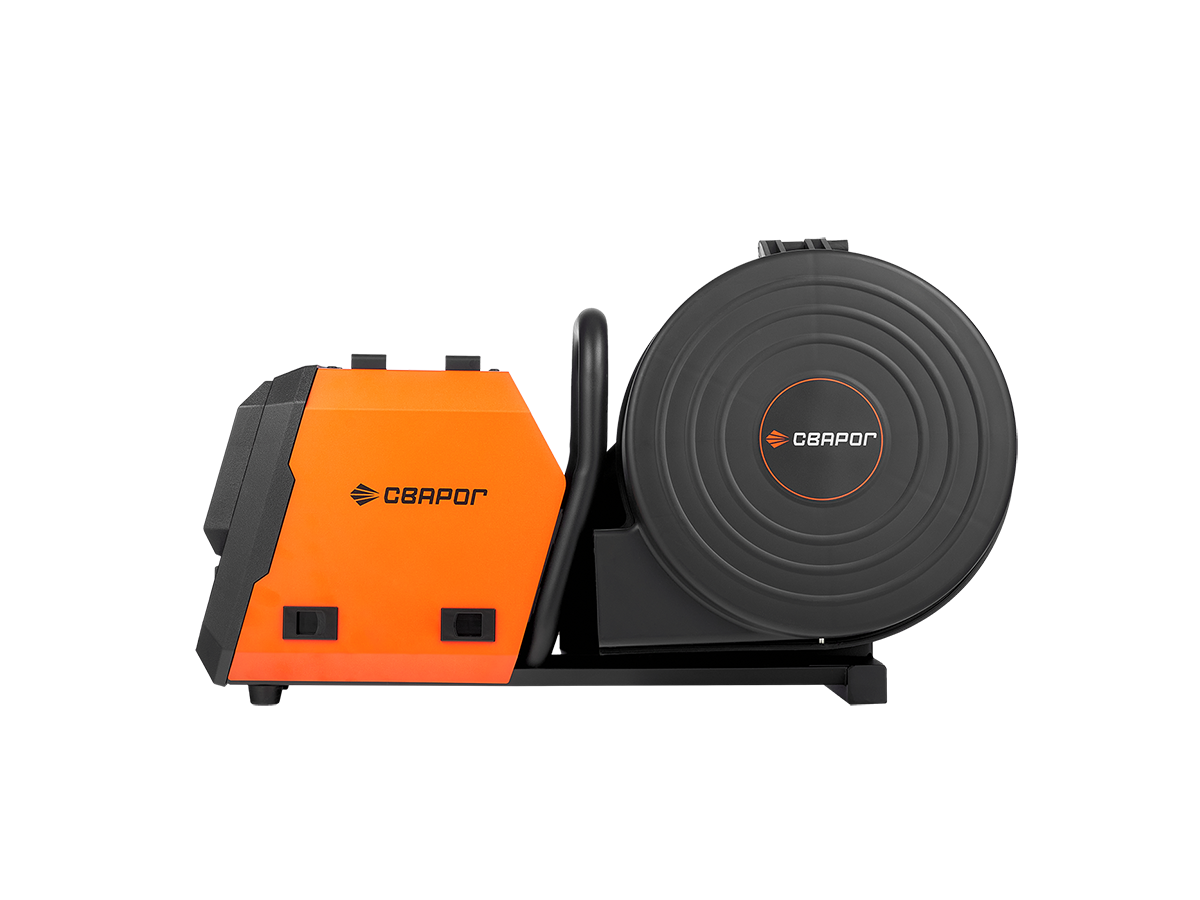

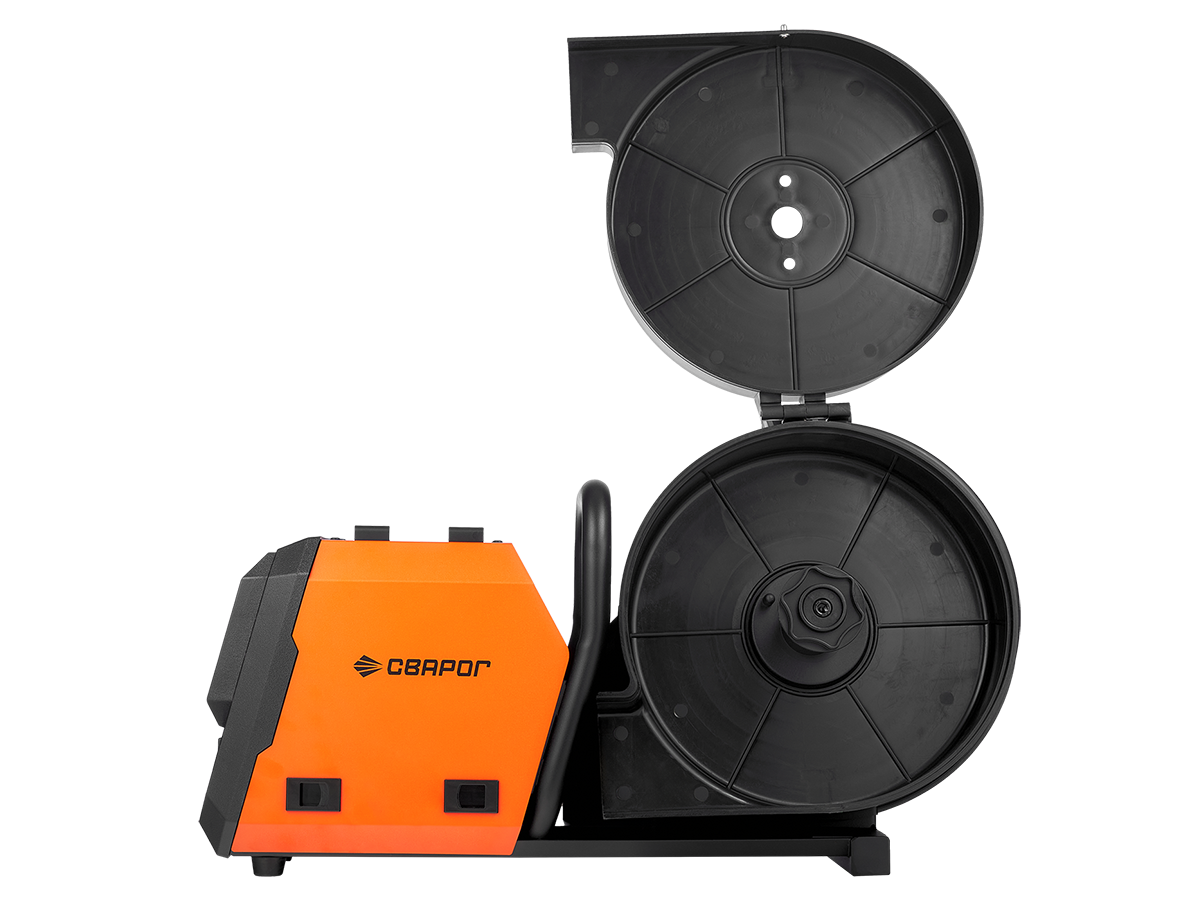

Особенности механизма подачи проволоки

• 4-х роликовый механизм позволяет варьировать параметры подачи проволоки как в непрерывном, так и в импульсном режимах.

• Холостой прогон проволоки вперед/назад для заправки проволоки в направляющий канал

• Установка катушек с проволокой диаметром 0.8—1.6 мм D300 и D200, весом до 20 кг

• Время задержки подачи проволоки до и после сварочного процесса для получения качественного сварного шва

• Питание от основного аппарата 24 В

• Более простая и быстрая настройка подачи проволоки благодаря кнопкам на панели управления

• Повышенная мобильность устройства за счет установки колес

При эксплуатации лазерного аппарата для ручной сварки необходимо применять защитный комплект для маски PhotonGuard (входит в комплектацию к аппарату) согласно требованиям ГОСТ 12.4.308-2016. PhotonGuard защищает от пропускания света длин волн лазера в указанном диапазоне (1080±10 нм).

Области применения:

• пищевая промышленность

• химическая промышленность

• автомобильная промышленность

• автотюнинг

• элементы интерьера/экстерьера /мебели производство декоративных изделий станкостроение

• производство декоративных изделий

• станкостроение

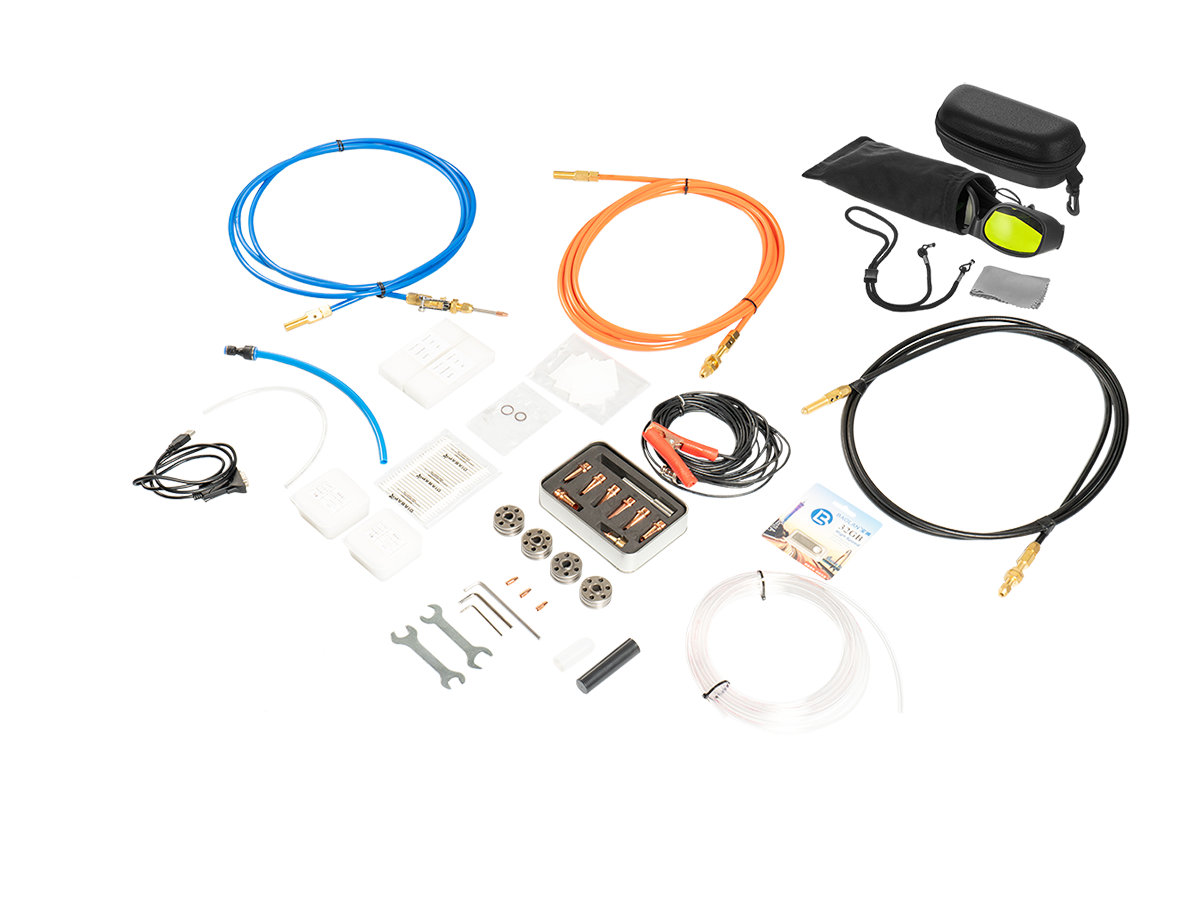

Комплект поставки

1. Лазерный источник Laser Weld 3.0 1 шт.

2. Подающее устройство Laser Feed WF-22L 1 шт.

3. Оптоволоконный кабель в сборе 1 шт.

4. Лазерная головка в сборе SUP23T 1 шт.

5. Комплект для маски PhotonGuard 1 шт.

6. Ключи для включения источника 2 шт.

7. Кабель для подключения к ПК шт.

8. Фокусная линза D20T 4,5 F400 1 шт.

9. Фокусная линза D20T 4,5 F800 1 шт.

10. Флэш карта 1 шт.

11. Кронштейн – держатель направляющего канала (установлен на головке) 1 шт.

12. Телескопическая втулка кронштейна подающего устройства с наружной резьбой 1 шт.

13. Телескопическая трубка сварочной головки 3.0 (Внутреняя резьба для сопел М17х1) 1 шт.

14. Сопло AS - 12 с подачей проволоки Ø 0,8/1,0/1,2 мм (Наружняя резьба для сопел М17х1) 1 шт.

15. Сопло CS - 12 с подачей проволоки Ø 0,8/1,0/1,2 мм (Наружняя резьба для сопел М17х1) 1 шт.

16. Сопло ES - 12 с подачей проволоки Ø 0,8/1,0/1,2 мм (Наружняя резьба для сопел М17х1) 1 шт.

17. Сопло BS - 16 с подачей проволоки Ø 1,6 мм (Наружняя резьба для сопел М17х1) 1 шт.

18. Сопло FS - 16 с подачей проволоки Ø 1,6 мм (Наружняя резьба для сопел М17х1) 1 шт.

19. Сопло С без подачи проволоки (Наружняя резьба для сопел М17х1) 1 шт.

20. Сопло для резки (Наружняя резьба для сопел М17х1) 1 шт.

21. Наконечник подачи проволоки Ø 0,8 мм 1 шт.

22. Наконечник подачи проволоки Ø 1,0 мм 1 шт.

23. Наконечник подачи проволоки Ø 1,2 мм 1 шт.

24. Наконечник подачи проволоки Ø 1,6 мм 1 шт.

25. Защитная линза 10 шт.

26. Ролики подающего механизма 1,2 – 1,6 V мм 2 шт.

27. Ролики подающего механизма 1,2 – 1,6 U мм 2 шт.

28. Канал направляющий для сплошной проволоки Ø 0,8 – 1,6 (красный) 5м 1 шт.

29. Канал направляющий для сплошной проволоки Ø 0,8 – 1,0 (синий) 3м 1 шт.

30. Канал направляющий для алюминиевой проволоки Ø 0,8 – 1,6 (черный) 5м 1 шт.

31. Кабель управления подающего устройства 7pin в сборе 5м 1 шт.

32. Клемма заземления с кабелем в сборе (8м) 1 шт.

33. Ключ рожковый 12/14 1 шт.

34. Ключ рожковый 14/17 1 шт.

35. Ключ шестигранный1 шт.

36. Ватные палочки 1 шт.

37. Салфетка для очистки линз 1 шт.

38. Газовый рукав Ø 6 мм (5м) 1 шт.

39. Переходная трубка газового рукава Ø 10 мм 0,2 м 1 шт.

40. Переходник 10/6 мм газового рукава 1 шт.

41. Трубка Ø 6 мм 1 шт.

42. Колеса подающего 4 шт.

43. Паспорт 1 шт.
