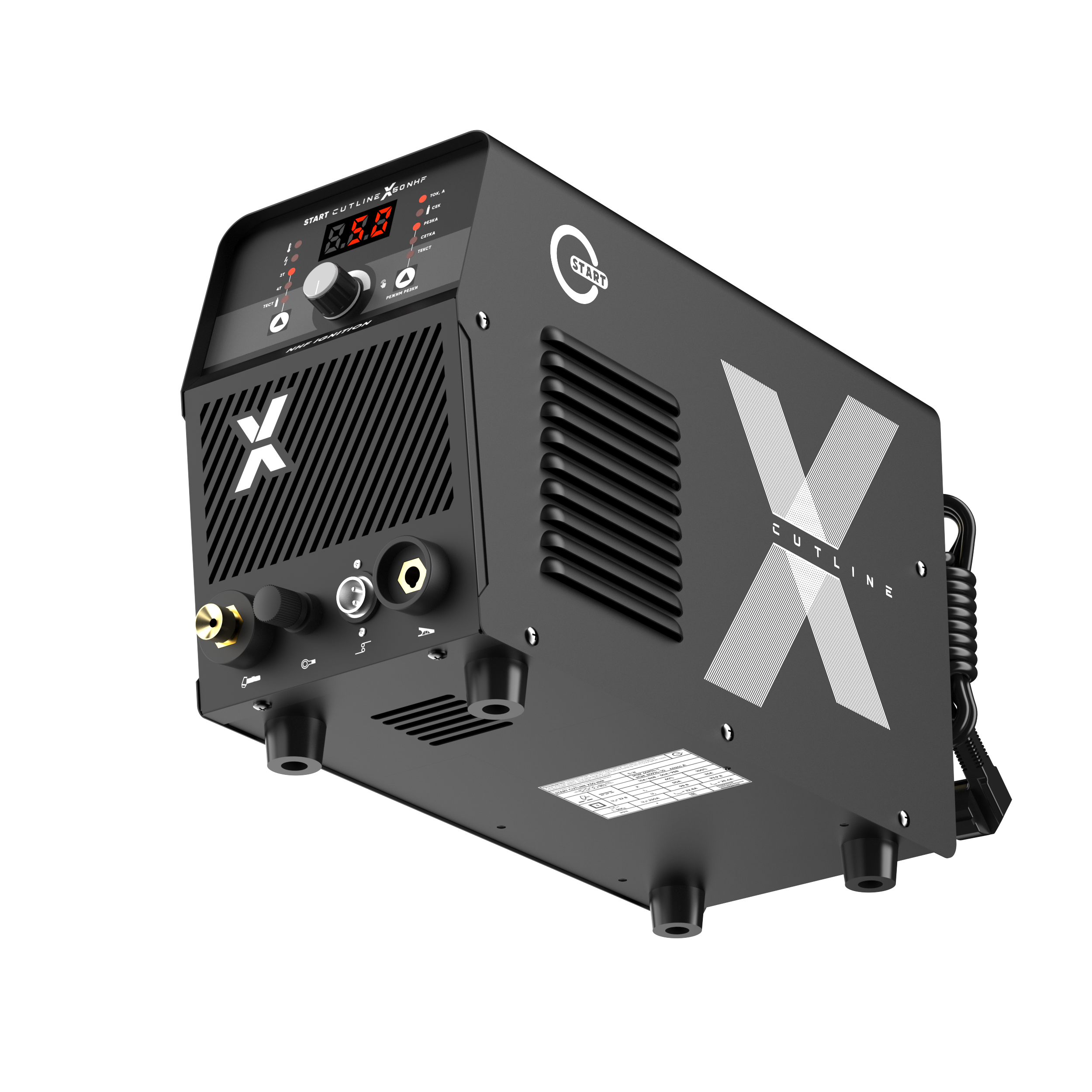

START CutLine X50 NHF Установка воздушно-плазменной резки

Описание

Описание

START CutLine X50 NHF - легкий и компактный источник воздушно-плазменной резки с пневмоподжигом предназначен для резки углеродистой стали, нержавеющей стали, алюминиевых сплавов, меди и других цветных металлов.

Пневматический поджиг дуги расширяет сферу применения аппарата и позволяет эффективно использовать его не только при ручной резке, но и в комплексе с автоматизированной резкой на столах с ЧПУ.

CutLine X50 NHF работает от бытовой сети напряжением 230 В , что обеспечивает его широкое применение в различных условиях, включая домашние мастерские, гаражи и небольшие производственные помещения.

Режимы:

В данном аппарате дополнительно реализованы возможности резки сетки, перфорированной поверхности и маркировки металла благодаря наличию дежурной дуги.

• Режим резка – высококачественная резка стали, толщиной от 1-25 мм

• Режим сетка – позволяет эффективно и быстро выполнить резку металлической сетки, дежурная дуга в данном режиме не дает гаснуть плазмообразующему потоку

• Режим текст – позволяет наносить маркировочные надписи на металлической поверхности.

CutLine X50 NHF - источник воздушно плазменной резки с пневмоподжигом. В аппарате отсутствует осциллятор - источник не генерирует высокочастотные помехи, которые могли бы нарушить работу других электронных систем и приборов, находящихся в непосредственной близости. Это особенно важно в условиях, где используется чувствительное оборудование, например, в медицинских учреждениях, лабораториях или на производствах с высокой точностью контроля.

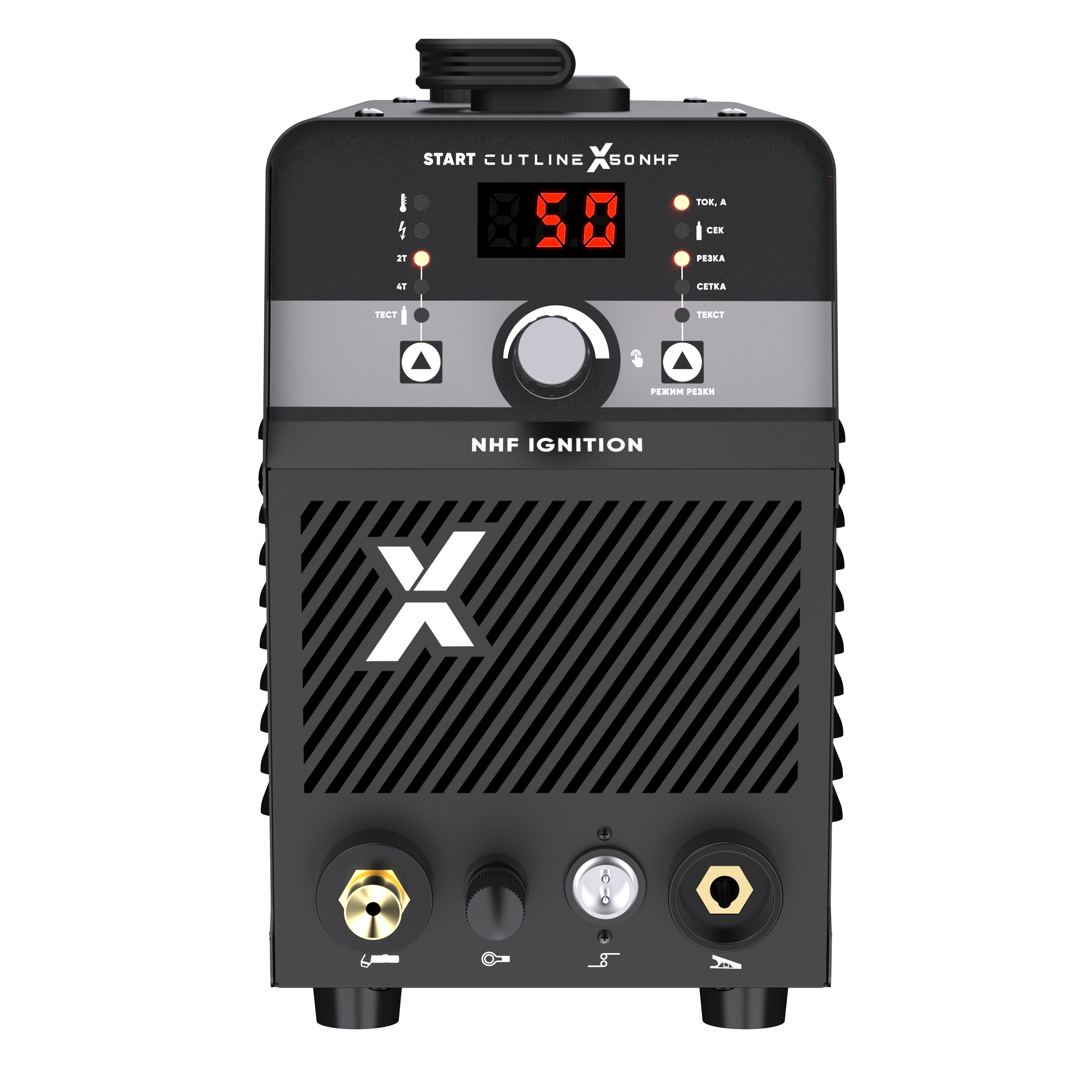

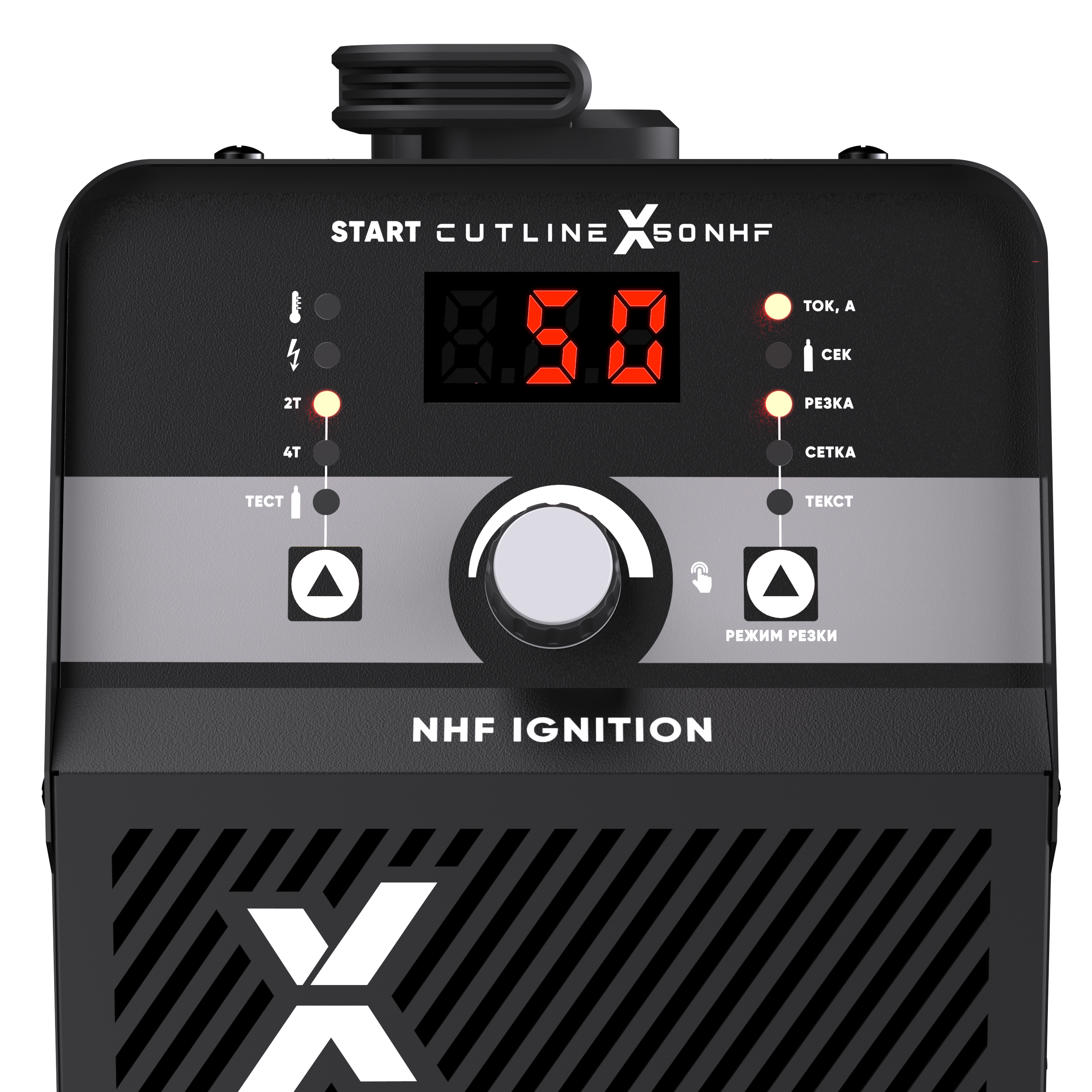

Лицевая панель

• Цифровой дисплей - для наглядного отображения выставленных параметров

• Клавиша выбора режима: Резка, Сетка, Текст

• Клавиша выбора режима резки 2Т – для малой длины реза, 4Т – для продолжительной длины реза

• Тест давления воздуха

• Регулятор управления

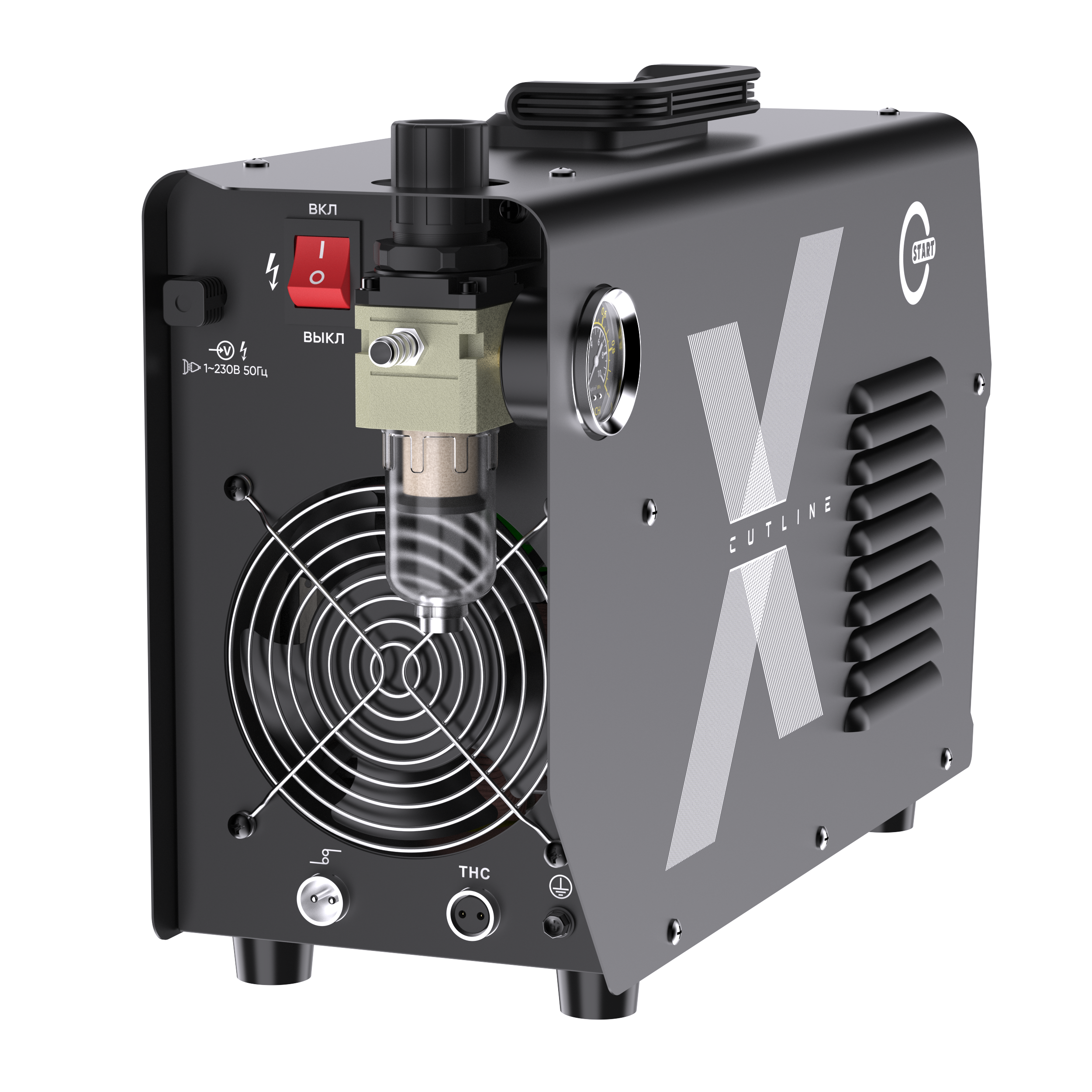

Фильтр-регулятор / Подключение к ЧПУ столу

На задней панели источника установлен фильтр-регулятор, который входит в комплект поставки. Фильтр предназначен для подготовки сжатого воздуха, обеспечивая его очистку и осушение. Это важный элемент, который способствует увеличению срока службы плазменного резака и повышению качества резки

Подключению в столу ЧПУ

• Разъем внешнего управления

• Разъем ТHC (контроль длины дуги)

*для работы на станке с ЧПУ необходимо подключить механизированный плазмотрон

Особенность плазматрона с пневмоподжигом Поступающий в резак поток сжатого воздуха разделяется на 2 части :

• плазмообразующий поток – он же режущий

• охлаждающий, он же поддерживает расстояние между подпружиненным катодом и соплом. Благодаря охлаждению расходных частей увеличивается их срок службы

Качественная резка:
Низкоуглеродистая сталь до 15 мм
Нержавеющая сталь до 8 мм
Алюминий до 6 мм
Медь до 6 мм

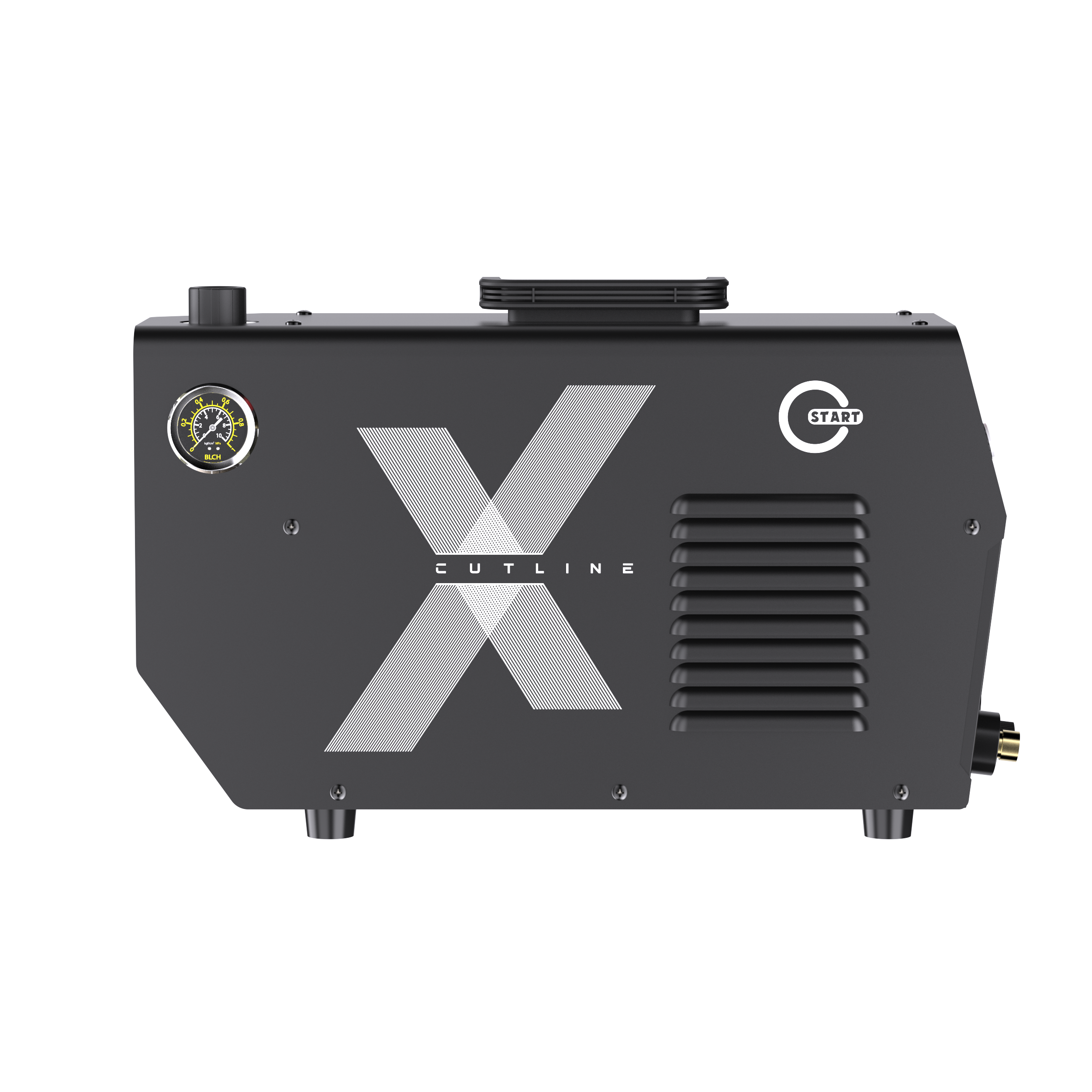

Габариты и вес

Одним из ключевых преимуществ аппарата является его компактные габариты и низкий вес, что обеспечивает легкость транспортировки и хранения. Металлический корпус гарантирует прочность и долговечность устройства, защищая внутренние компоненты от механических повреждений и обеспечивая устойчивость к износу в условиях интенсивной эксплуатации.

Габариты источника: 399х160х242 мм.
Вес источника: 10 кг

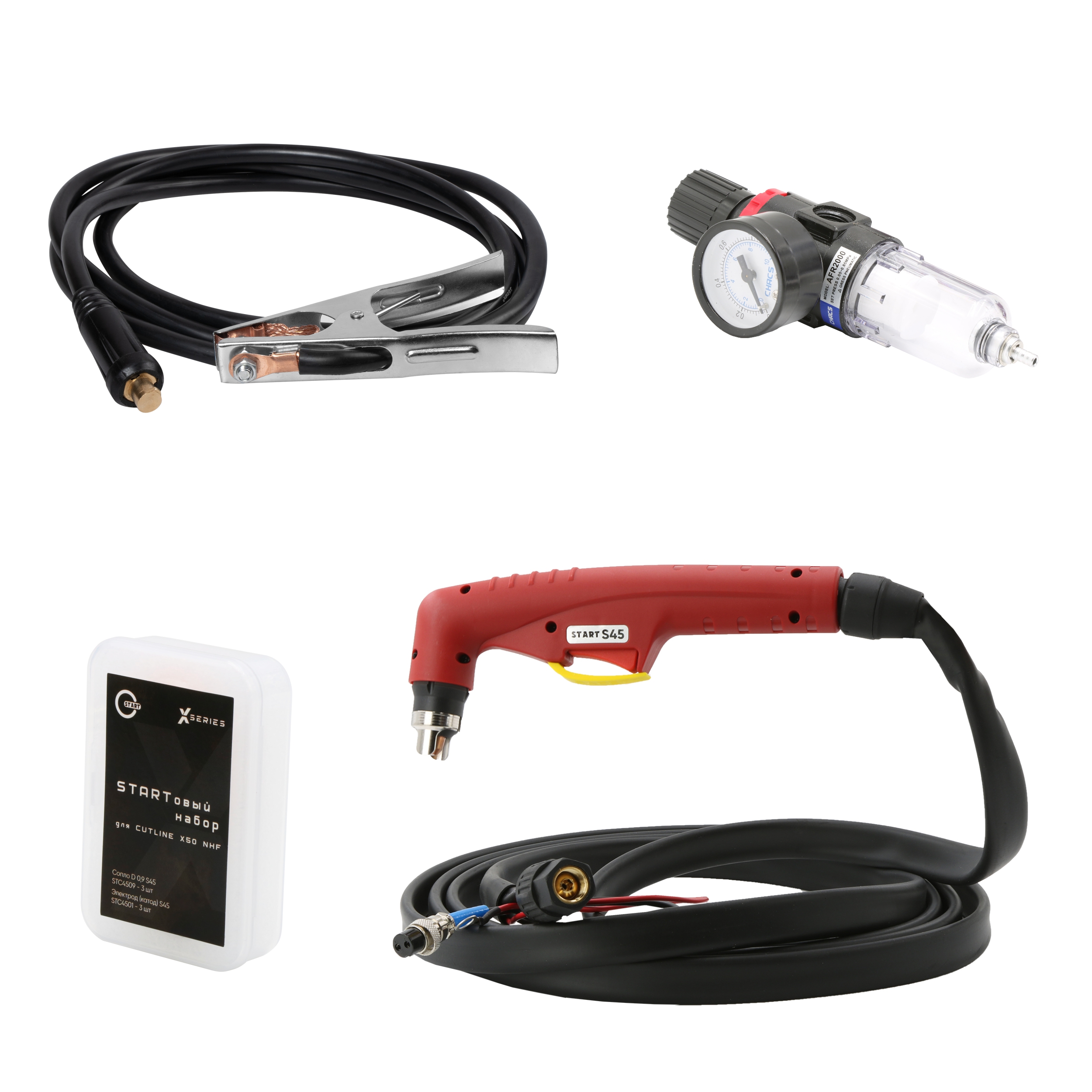

Комплектация

• Плазматрон S45 (5 м.) - 1 шт

• Кабель с клеммой заземления - 1 шт


• STARTовый набор CutLine X50 NHF (Сопло S45 - 3 шт., Катод S45 – 3 шт.)

• Фильтр-регулятор

• Инструкция.
